產品中心
PRODUCT CENTER 產品中心
當前位置：撥動開關 >> 開關產品 >> 輕觸開關 >> 4x4輕觸開關
  • 4x4輕觸開關
  • 4x4輕觸開關
  • 4x4輕觸開關
  • 4x4輕觸開關
  • 4x4輕觸開關
4x4輕觸開關 4x4輕觸開關 4x4輕觸開關 4x4輕觸開關 4x4輕觸開關

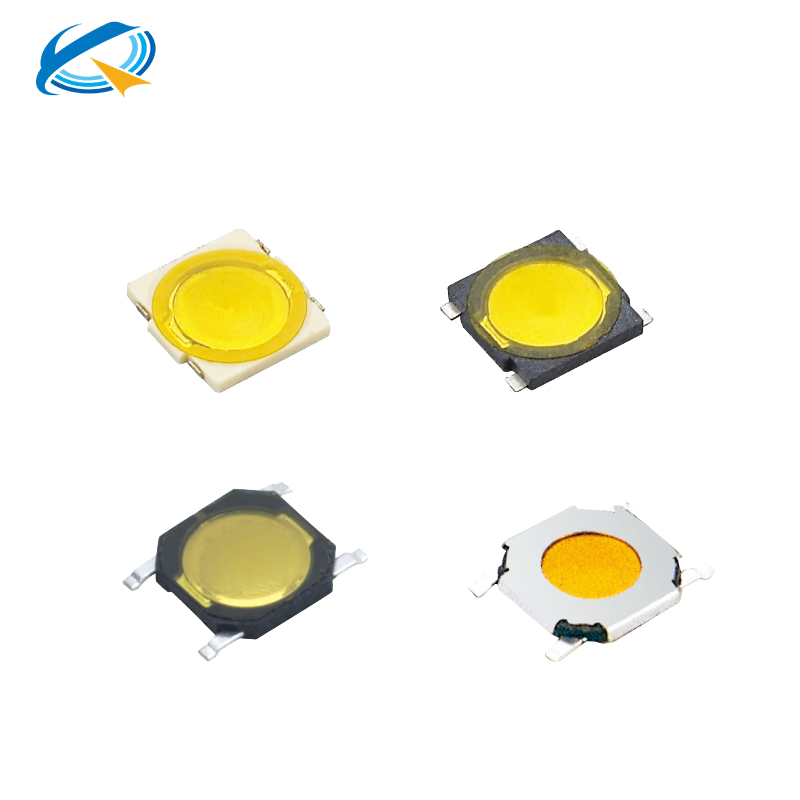

4x4輕觸開關

產品簡介：

產品價格：

PDF下載： 設計原理圖下載

4x4輕觸開關產品詳情

4×4 輕觸開關全解：精密控制的 "微縮樞紐"

4×4 輕觸開關是指尺寸為 4mm×4mm 的微型表面貼裝 / 插件式按鍵開關，高度從 0.35mm 到 8mm 不等，廣泛應用于各類小型電子設備，是平衡體積與操作體驗的理想選擇。

一、核心規格參數

參數項典型值說明
基本尺寸4mm×4mm×(0.35~8mm)高度 (H) 有 0.35、0.8、1.5、1.7、2.0、2.5、3.0、3.5、4.3mm 等多種選擇
安裝方式SMT 貼片式 (主流)、DIP 插件式SMT 適合自動化生產，DIP 便于手工焊接
引腳配置標準 4 腳 (增強穩定性)，部分 2 腳4 腳設計使焊接更穩固，不易歪斜
額定電壓DC 12V (部分可達 15V)適合低電壓電路
額定電流20~50mA (典型 50mA)不宜用于大電流場景
接觸電阻≤50~100mΩ越低越好，確保信號傳輸穩定
絕緣電阻≥100MΩ (100V DC)防止漏電
操作力100gf/160gf/250gf(±30~50gf)160gf 為通用型，100gf 適合輕觸，250gf 提供更強反饋
行程0.15~0.25mm按壓距離短，響應迅速
使用壽命5 萬～100 萬次優質產品可達 10 萬次以上
工作溫度-20℃~+70℃ (部分 - 40℃~+85℃)適應一般環境

二、內部結構與工作原理

核心組件：

  • 按鈕 / 柱塞：外部可按壓部分，材質有塑料 (白色 / 黑色)、銅合金 (耐磨)

  • 彈片 / 鍋仔片：關鍵部件，由不銹鋼或磷青銅制成，受壓變形時導通電路

  • 觸點：高導電性材料 (銅鍍銀 / 金)，確保低電阻連接

  • 基座：阻燃尼龍材料，提供結構支撐和電氣隔離

工作機制：按下按鈕→彈片變形→觸點閉合 (導通)→松開→彈片復位→觸點斷開 (切斷)，提供清脆觸感反饋

三、應用場景

消費電子：

  • TWS 耳機控制按鍵 (超薄型 0.35~1.5mm)

  • 智能手表 / 手環側邊按鈕

  • 遙控器、游戲手柄輔助按鍵

  • MP3/4 播放器控制

智能家居：

  • 智能面板輕觸開關

  • 小型家電控制面板 (如微波爐、電磁爐)

  • 智能燈具調節按鈕


上一篇：4.5x4.5輕觸開關

下一篇：4x4x1.5輕觸開關
